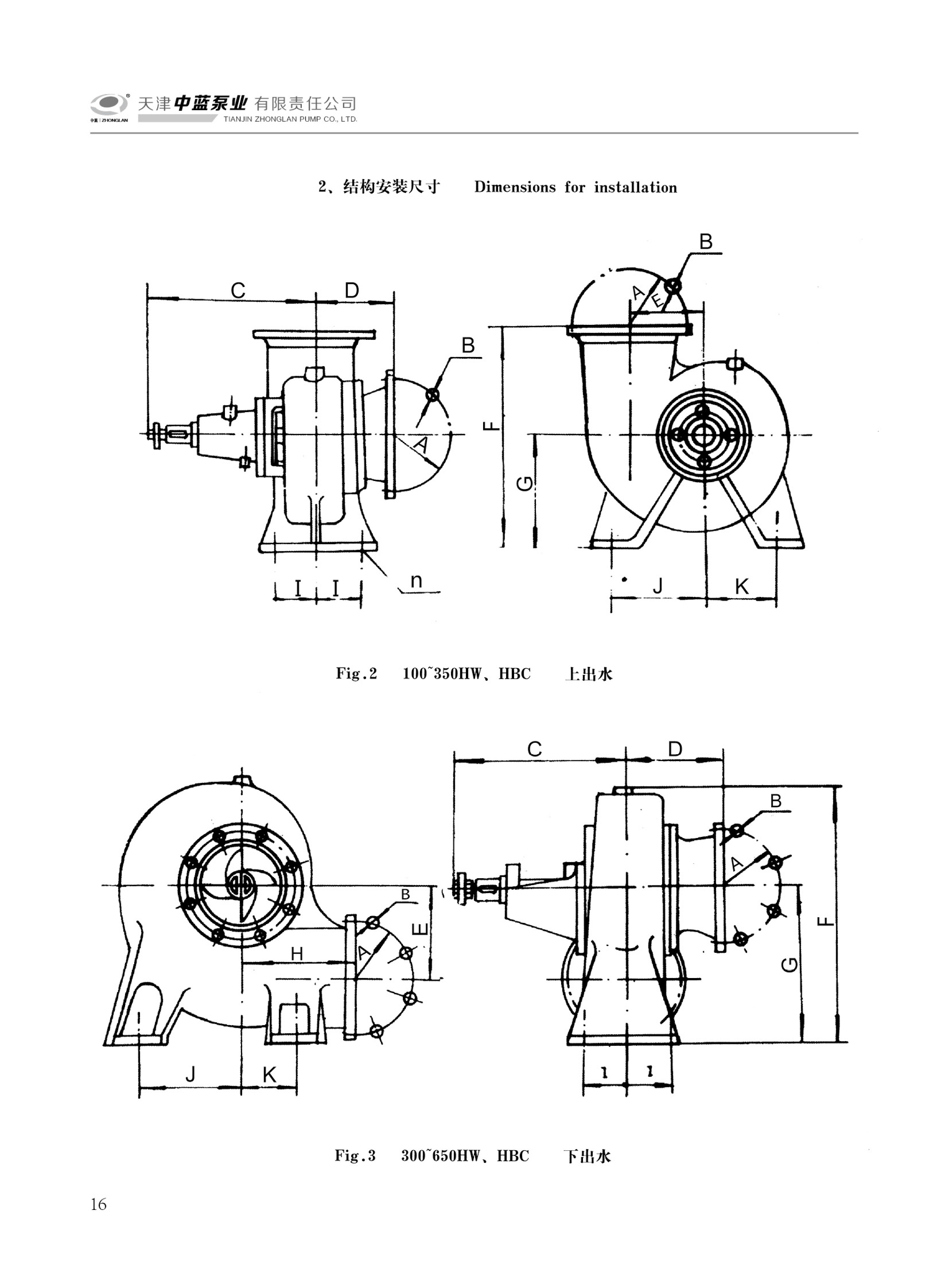

1、HW型泵主要由泵盖、叶轮、泵体、泵轴、轴套及轴承体（口径≤350mm）或轴承架（口径≥400mm）等主要零件构成。
2、泵盖分别与泵体和进水管相接。泵盖平面与叶轮平面之间应有适当间隙。间隙过小会产生摩擦；间隙过大，会导致泵体内的压力水大量回流、使泵的效率降低。实际使用的适宜间隙为0.3-0.7mm（将泵轴推向泵的进口端），间隙可用增减纸垫厚度来调整。
3、轴封装置由填料、填料压盖、填料环和泵体上的调料函组成（150HW和200HW型泵无填料环）。其作用是防止空气吸入泵内和防止水从泵内过多地沿轴流出。
